产品介绍
二、规 格 参 数 ∶ 4500L×2150W（外宽，不含电机）×2250Hmm（总高）

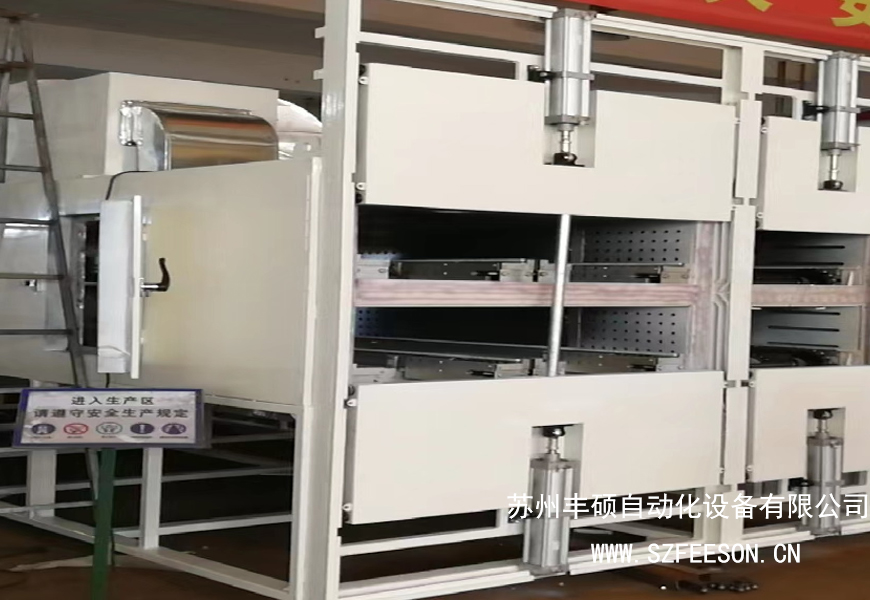

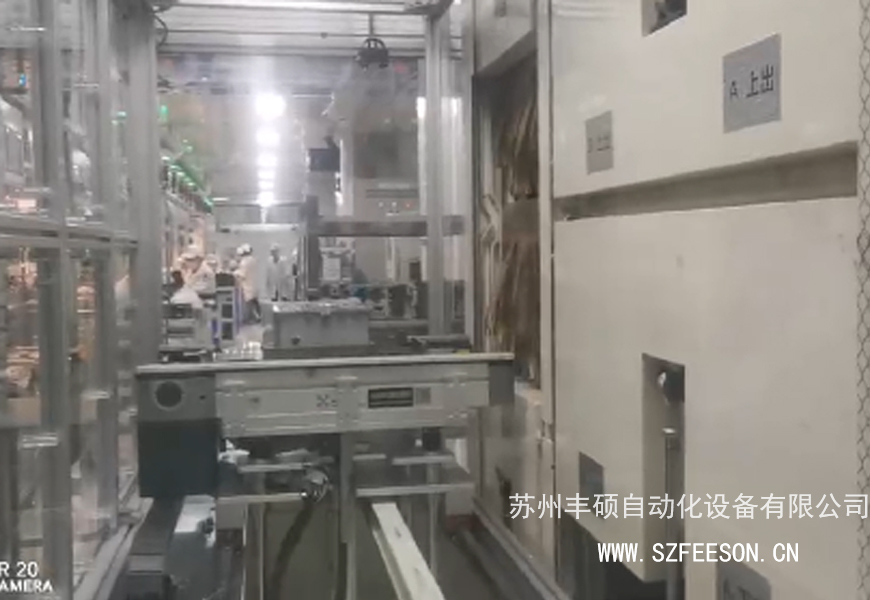

三、设 备 结 构∶
固化烘道2层共4通道，冷却2层，共2通道顺着产品运行方向看，左侧为加热固化通道，右侧为
固化烘道2层共4通道，冷却2层，共2通道顺着产品运行方向看，左侧为加热固化通道，右侧为
冷却通道；第一层输送线高600mm.第二层高度1070mm；采用2.5倍速链条输送，配合阻挡气缸加热
采用背包式集中加热，热风循环运风，水平风；
四、基本配置及构造说明
四、基本配置及构造说明
1.动力加热烘道，上下层双通道分别采用一套动力，电机选用台亚或者同级品牌K系列减速电机，型号为KA47，输出转速20RPM，扭矩338n.m，功率为0.75KW，线速度10-15.0M/min可调，变频调速。
2.冷却输送各采用1套电机选用台亚或者同级品牌K系列减速电机，型号为KA37，输出转速20RPM，扭矩167n.m，功率为0.37KW，线速度10-15.0M/min可调，变频调速。冷却炉采用送空调冷风式冷却，循环风，侧上送侧回，风量5000m3/H
3.机身机身采用2.5倍速专用铝轨，骨架采用40×40（mm）钢管焊接，支脚配镀锌可调脚杯
4.输送链条采用碳钢2.5倍速链条，节距25.4mm，链轮采用节距25.4mm9齿链轮，齿尖淬火处理，传动轴采用45#钢车制，表面镀铬处理
2.冷却输送各采用1套电机选用台亚或者同级品牌K系列减速电机，型号为KA37，输出转速20RPM，扭矩167n.m，功率为0.37KW，线速度10-15.0M/min可调，变频调速。冷却炉采用送空调冷风式冷却，循环风，侧上送侧回，风量5000m3/H
3.机身机身采用2.5倍速专用铝轨，骨架采用40×40（mm）钢管焊接，支脚配镀锌可调脚杯
4.输送链条采用碳钢2.5倍速链条，节距25.4mm，链轮采用节距25.4mm9齿链轮，齿尖淬火处理，传动轴采用45#钢车制，表面镀铬处理
产品编号：fs-zs117
适用范围：平面位置小，利用空间达到固化时间长，冷却效果好的目的；
一、设 备 项 目4.5米热风循环式隧道烘干冷却线
设计依据∶工装板尺寸∶W500*L500，
产品高度（含工装）250mm 固化温度常温-100度可调加热方式电加热厂房高度2900mm

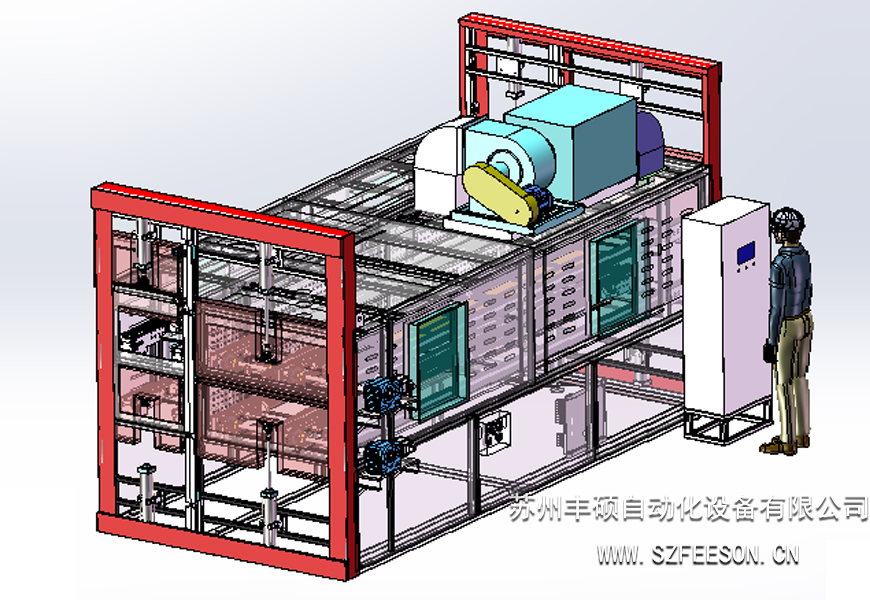

fs-hz117布局规划图
