产品介绍
二、装配线技术要求描述
装配线用于产品的产能提升，为了节省厂房空间，产线与现有装配线共用气箱壳体上线、补焊工位且配置相同的装配工装,新装配线与旧线之间相隔 3m 宽物流通道，气箱由 1 台 AGV 输送车将产品从老线缓存工位转接至新线，新装配线设置工位数量为14 个，输送线动力采用 SEW 减速电机，输送线采用铝型材结构，输送线支腿采用钢制型材，盖板采用 3mm 钢板(除需要跨线操作工位用4mm 厚花纹钢板，其它工位盖板用平板并喷塑处理)，输送线控制模式为:手动/自动两种模式
1.线体配置：
1）输送线长度 L=3.2m、高 H=0.5m;共17段输送线动力采用 SEW 减速电机(安装在线体下方)，传动方式根据工装结构合理设计，输送线采用铝合金型材，盖板采用 3mm 厚钢平板；安装 1 套气动阻挡器(品牌：Festo)，入口安装止退器；工作桌及控制盒一体化设计要求：
2)工作桌主要功能为放置标准件、工具、显示屏、扫描枪等，工作桌采用铝合框(L=800mm,B=450mm,高度根据设计情况细化)，台面采用铝合金板覆盖；
3)控制盒与工作桌整体融合为一体，且通过减小按钮的外形尺寸， 减小其在台面的占用空间，控制模式为手动/自动两种模式，控制气箱放行且转运车上的气箱进入OP01 工位由此工位控制；
4)设置标准件挂板和工具挂板，合理设置显示器、扫描枪的位置；
5)工作桌侧面安装 220V 电源(带触电保护盖)、气源快插接口；输送线具备积放功能，可以同时存放多个气箱(人工判断)；本工位配置 1 套 KBK 吊装机械手(采用电动平衡功能的装配机械手)，用于安装 LBS，机械手工装根据 LBS 外形设计，机械手行程根据气箱安装位置及 LBS 零件放置高度设计，KBK 的轨道采用铝合金；

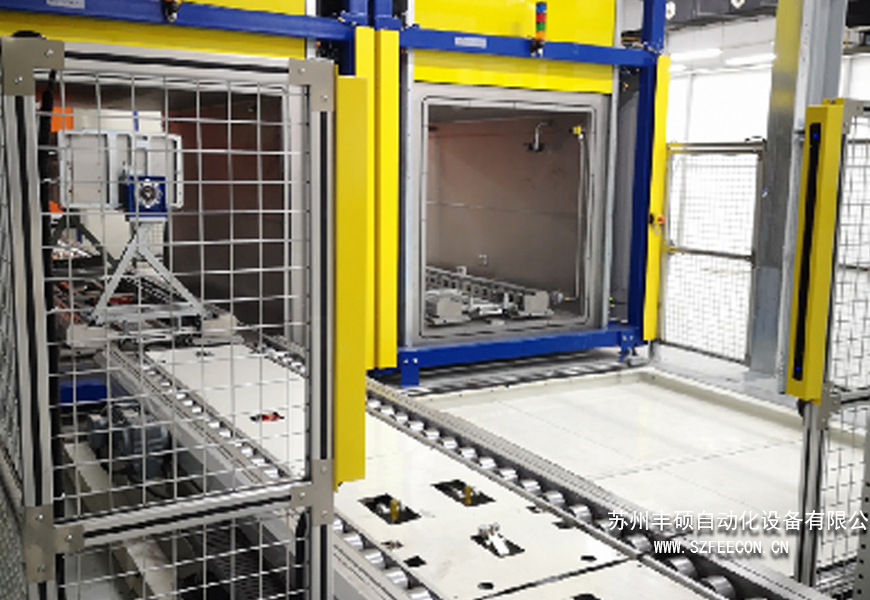

产品编号：fs-zs118 中压开关组装老化线（西门子）
适用范围：用于重型产品组装老化测试，本线体有摩擦积放功能；可供多通道交叉互换装配； 同时配合机器人、AGV、新旧线动态对接、重型组装90度转向以及各产品状态显示、mes数据收集等功能
一、基本参数 电源：三相五线 50Hz/380V;
适用范围：用于重型产品组装老化测试，本线体有摩擦积放功能；可供多通道交叉互换装配； 同时配合机器人、AGV、新旧线动态对接、重型组装90度转向以及各产品状态显示、mes数据收集等功能
一、基本参数 电源：三相五线 50Hz/380V;
气源：0.5Mpa-0.6Mpa; 产品最大质量：650KG;
产线最大承载：500kg/m; 产品长度：Lmin=310mm,Lmax=2100mm(不含工装);
节拍：8min/台; 输送速度：2m~8m/min;
厂房有效高度：6m； 地面承载：2000Kg/m²
fs-hz118布局规划图

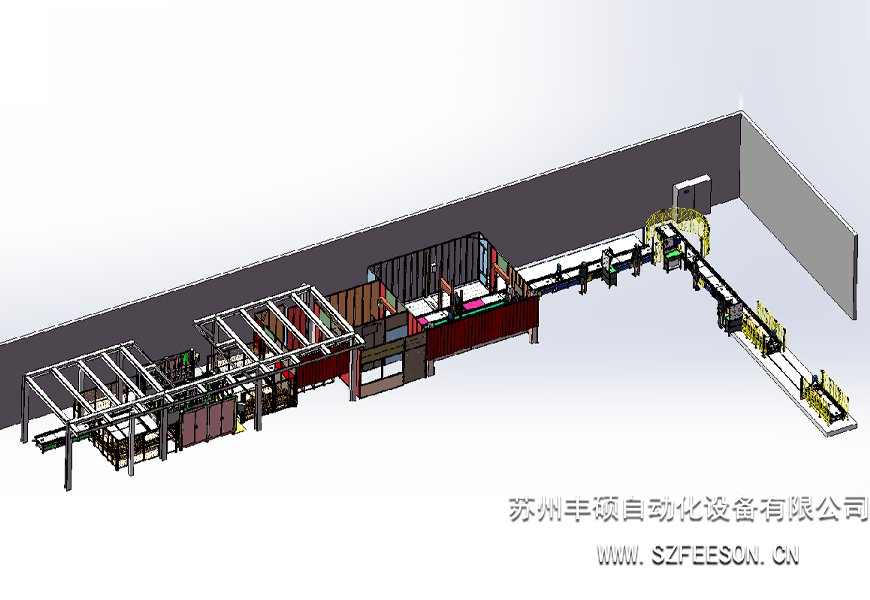

3D全景图
